Термопривод для теплиц ТП-04 |
НОВИНКА Термопривод для теплиц ТП-04
Артикул: 000920
Цена: 1350 руб
|
Эта модель термопривода (проветривателя) для теплиц может быть установлена на любой открываемый элемент теплицы, будь то потолочная форточка, окно, рама или дверь.
Длина хода поршня от 50 до 70 мм.
Открытие происходит при температуре от 24°С до 30°С, за счет расширения состава в цилиндре термопривода. Закрытие происходит за счет противовеса окна \ двери , дополняя закрывающую газовую пружину, которая дополнительно устраняет "хлопанье" створки окна или дверцы.
Внимание: без "обратного" усилия, шток термопривода сам не закрывается! Ему помогает обратная газовая пружина (в комплекте)!
Инструкция для автоматики ТП-04
1. Назначение изделия:
Термопривод ТП-04 предназначен для автоматического открывая/закрывания дверей, форточек в
бытовых парниках и теплицах в зависимости от окружающей среды. При превышении
температуры свыше +24 градуса расширительный состав начинает выдвигать шток, воздействую
на соединительную планку, которая открывает дверь, одновременно сжимая газовую прижину.
Допустимая нагрузка на шток термопривода не должна превышать 7 кг. Предельна осевая, не
изгибающая, нагрузка на шток не более 1000Н (100 кг).
2. Комплектация:

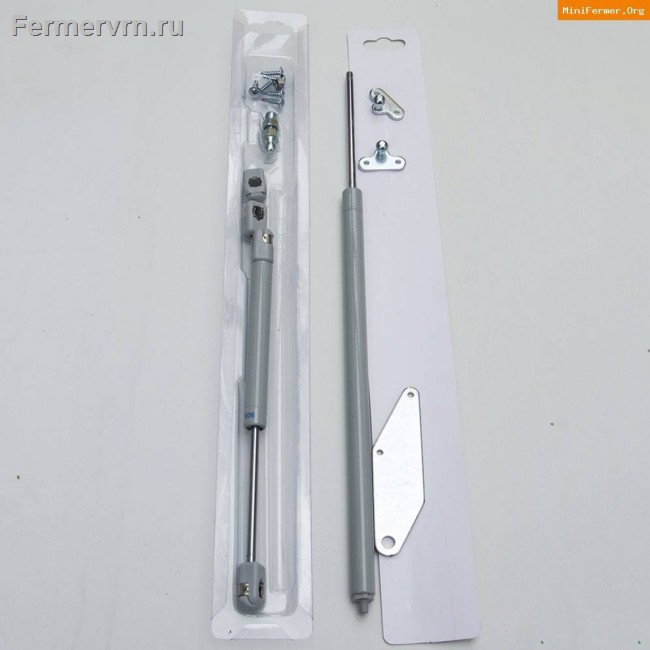

Термопривод – 1 шт.
Газовая пружина – 1 шт.
Кронштейн соединительный – 1 шт.
Кронштейн шаровой – 2 шт.
Планка соединительная - 1 шт.
Саморез со сверлом 4,2х16 – 6 шт. В индивидуальном случае, возможно потребуется подобрать
крепеж соответствующего размера.
3. Подготовка к установке:
Если изделие находилось в помещении с температурой ниже +25 градусов, его необходимо
прогреть, до начала движения штока термопривода. Сделать это можно несколькими способами:
1. Поместить вертикально штоком вверх в бутылку с тепловой водой +30 - +40 градусов
2. Кратковременно прогреть феном.
После того, как расширительный состав приведен в рабочее состояние, термопривод необходимо
установить вертикально в прохладную воду штоком вверх или в холодильник. При этом шток
периодически необходимо поджимать рукой, так как без внешних воздействий на него, он не
займет крайнее нижнее положение (форточка закрыта). В собранном виде на шток термопривода
воздействует газовая пружина, задвигая его в момент остывания расширительного состава.
Внимание: Во избежание вытекания расширительного состава из цилиндра термопривода,
необходимо исключить откручивания стопорной гайки расположенной на торце. Это возможно
во время финальной части монтажа при сопряжении планки и крепежных шарниров.
4. Установка:
Перед установкой термопривода убедитесь, что дверь, окно, рама легко открывается с усилием на
кронштейне более 3кгс (30 N). При необходимости смазать петли, устранить все препятствия.
Определите в верхней части открываемой конструкции место установки кронштейна (3), которое
обеспечивает перемещение опоры на 80-100 мм, при полном открывании открытии окна, двери.
При любом положении окна или двери, элементы термопривода не должны соприкасаться с
рамой.
Закрепите кронштейн (3) двумя прилагаемыми саморезами.
Закрепите кронштейн (4) термопривода (1) двумя саморезами на раме или стене, обеспечив при
полном открытии двери, окна расстояние 440 мм между центрами опор термопривода.
Термопривод расположен со стороны, противоположной окну, двери и его усиление направлено
на открывание двери.
Закрепите кронштейн (4) закрывающей газовой пружины (2) на раме или стене, обеспечив при
полном открытии двери или окна расстояние 160 мм между центрами опор закрывающей
пружины. Закрывающая газовая пружина расположена со стороны, противоположной окну, двери
и ее усилие направлено на закрывание двери.
Закрепите фиксаторы (5) на термоприводе и на закрывающую газовую пружину.
Термопривод и возвратная пружина для исключения скапливания конденсата необходимо
устанавливать штоком «ниже»
Сильным нажатием защелкните фиксаторы (5) термопривода и закрывающей пружины на
кронштейнах
При необходимости снятия фиксатора с опоры, необходимо на 2-3 мм приподнять стопорную
пружину на пластмассовом фиксаторе
Состояние термопривода определяется температурой внутри помещения или теплицы и не
учитывает внешнюю температуру, что может вызвать периодическое открывание, закрывание
термопривода.
Примеры установки термопривода на дверь или форточку:
